Для проектов промышленной автоматизации, которым требуется быстрая и последовательная связь между программируемыми логическими контроллерами (ПЛК), выбор правильного модуля обмена памятью имеет важное значение.СиньюаньпредставляетГЭ IC698CMX016, модуль Control Memory Xchange, разработанный для платформы PACSystems RX7i. Используя технологию отражающей памяти и оптоволоконную связь, этот модуль обеспечивает детерминированный обмен данными между совместимыми контроллерами и вычислительными устройствами, помогая инженерам создавать скоординированные архитектуры управления для требовательных промышленных приложений.

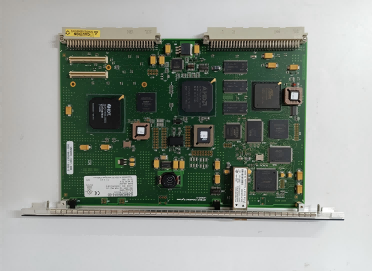

ГЭ IC698CMX016 — это однослотовый модуль Control Memory Xchange, предназначенный для распределения данных по совместимой сети отражающей памяти. Он обеспечивает 16 МБ отражающей памяти с контролем четности, поддерживает оптоволоконную сеть со скоростью 2,12 Гбод и вмещает до 256 совместимых узлов. Его сетевая работа, независимая от ЦП, помогает снизить нагрузку на обработку, связанную с распространением общих данных. В этой статье описываются его технические характеристики, принципы работы, требования к установке, промышленное применение и ключевые моменты при выборе модуля на замену.
ГЭ IC698CMX016 — это модуль Control Memory Xchange (CMX), разработанный для платформы программируемого контроллера автоматизации PACSystems RX7i. Он использует технологию отражающей памяти для синхронизации общих данных между подключенными устройствами через высокоскоростную оптоволоконную сеть.
В отличие от традиционных методов связи, которые требуют, чтобы каждый контроллер неоднократно запрашивал данные у другого устройства, рефлексивная память позволяет операции записи на одном узле обновлять соответствующие ячейки памяти по всей сети. Этот подход особенно полезен, когда нескольким контроллерам требуется доступ к общей операционной информации с предсказуемым поведением связи.
Ключевые характеристики включают в себя:
Для инженеров, обслуживающих установленные системы автоматизации, важно определить точную модель и версию оборудования, прежде чем покупать замену или расширять существующую систему.
Модуль использует оптоволоконный последовательный канал связи, работающий на скорости 2,12 Гбод. Его динамическая обработка пакетов поддерживает размеры пакетов от 4 до 64 байт, что позволяет модулю адаптироваться к различным шаблонам передачи данных. Задокументированная максимальная скорость передачи данных по сети варьируется примерно от 43 МБ/с для пакетов размером 4 байта до 174 МБ/с для пакетов размером 64 байта.
Эти цифры описывают производительность сетевой передачи при соответствующих условиях передачи пакетов. Фактическая производительность приложения зависит от сетевого трафика, шаблонов записи и конфигурации системы.
Рефлексивная память распределяет принятые обновления данных по совместимым узлам сети. Эта архитектура может упростить связь между скоординированными системами управления, поскольку участвующие устройства поддерживают соответствующие области общей памяти, а не полагаются исключительно на повторяющиеся двухточечные обмены.
Модуль использует оптоволоконные соединения типа LC и поддерживает многомодовые оптоволоконные линии длиной до 300 метров при заданных условиях. Волоконно-оптическая связь может помочь изолировать сетевую сигнализацию от многих источников электрических помех, обычно встречающихся в промышленных средах.
Индикаторы на передней панели предоставляют информацию о работе модуля, конфигурации, полученных данных и обнаружении оптического сигнала. Функции обнаружения сетевых ошибок и контроля четности памяти также поддерживают устранение неполадок и мониторинг целостности данных.
В следующей таблице приведены основные характеристики, документированные для модуля IC698CMX016 Control Memory Xchange. Прежде чем использовать эти значения для технического утверждения, проверьте соответствующую версию оборудования и руководство по установке.
| Параметр | Спецификация |
|---|---|
| Модель продукта | IC698CMX016 |
| Тип продукта | Модуль Control Memory Xchange |
| Совместимая платформа | PACSystems RX7i |
| Рефлексивная память | 16 МБ SDRAM с контролем четности |
| Скорость передачи данных по сети | 2,12 Гбод |
| Максимальная скорость передачи данных по сети | 43–174 МБ/с, в зависимости от размера пакета |
| Динамический размер пакета | 4–64 байта |
| Максимальное количество сетевых узлов | 256 совместимых узлов |
| Оптический разъем | Оптоволоконный разъем типа LC |
| Максимальное расстояние по многомодовому волокну | До 300 м при заданных условиях |
| Напряжение питания | +5 В постоянного тока от источника питания стойки |
| Текущие требования | 1,8 А |
| Форм-фактор модуля | Один слот для стойки RX7i |
| Программное обеспечение для настройки | Machine Edition Logic Developer-PLC версии 4.5 или новее, как указано в документации. |
Инженерное примечание:Скорость передачи данных в сети и пропускная способность приложений — это разные измерения. При оценке GE IC698CMX016 используйте показатели передачи, зависящие от размера пакета, а не рассматривайте 2,12 Гбод как показатель производительности в мегабайтах в секунду.
ГЭ IC698CMX016 работает как часть отражающей сети памяти, обычно организованной в виде шлейфового оптоволоконного контура. Каждый узел получает действительные пакеты, обновляет свою локальную отражающую память и пересылает пакеты следующему узлу.
Типичный обмен данными состоит из следующих шагов:
Этот механизм поддерживает общий доступ к данным между несколькими контроллерами и вычислительными устройствами. Однако инженерам по-прежнему следует разрабатывать логику приложения с учетом владения данными, времени обновления, загрузки сети и обработки ошибок. Рефлексивная память — это механизм распределения данных, который не заменяет логику безопасности уровня приложения или независимую систему управления с повышенным уровнем безопасности.
ГЭ IC698CMX016 можно рассматривать для промышленных сред, где совместимым устройствам необходимо предсказуемо обмениваться общей информацией. Его пригодность зависит от архитектуры управления, требований к синхронизации и совместимости всех подключенных узлов.
Несколько ПЛК могут управлять разными участками производственной линии. Общая информация о состоянии, данные последовательности и значения процесса могут помочь координировать работу оборудования по этим секциям.
В упаковочном, преобразующем и другом скоординированном оборудовании отражающая сеть памяти может распределять рабочие данные между совместимыми устройствами управления. Разработчики систем должны сверить сквозное время с реальными требованиями машины.
Мониторинг выработки электроэнергии, системы тестирования и распределенные установки промышленного управления могут выиграть от быстрого обмена информацией между узлами обработки. Пригодность должна быть установлена посредством инженерной оценки конкретного применения, особенно там, где задействованы защитные функции.
Предприятиям, эксплуатирующим установленные системы RX7i, этот модуль может понадобиться для поддержки существующей архитектуры, замены вышедшего из строя компонента или восстановления старой производственной линии. В этих случаях особенно важны соответствие редакций, проверенное состояние и документированная совместимость.
Правильная установка имеет важное значение для надежной работы сети. Перед установкой GE IC698CMX016 ознакомьтесь с официальными инструкциями по установке PACSystems RX7i и руководством пользователя модулей Memory Xchange.
Для модуля требуется действительная аппаратная конфигурация, прежде чем его оптический передатчик и приемник смогут работать в сети. Конфигурация выполняется с использованием поддерживаемого программного обеспечения Machine Edition. После установки инженеры должны проверить индикаторы состояния модуля, обнаружение оптического сигнала, непрерывность сети и фактическое обновление данных.
Меры предосторожности:Выключите питание стойки перед вставкой или извлечением модуля. Следуйте процедурам производителя и применимым требованиям электробезопасности. Никогда не отключайте и не заменяйте оборудование в системе, находящейся под напряжением, если это явно не разрешено утвержденной процедурой.
При выборе GE IC698CMX016 для существующей установки одного соответствующего каталожного номера может быть недостаточно. Перед размещением заказа группы закупок и технического обслуживания должны проверить следующие моменты.
| Фактор выбора | Что проверить | Почему это важно |
|---|---|---|
| Номер модели | IC698CMX016 и любой суффикс версии. | Помогает предотвратить заказ неправильного варианта оборудования. |
| Версия аппаратного обеспечения и прошивки | Существующая версия модуля и утвержденный путь обновления | Поддержка совместимости и планирования обслуживания. |
| Физическое состояние | Печатная плата, оптические разъемы и индикаторы на передней панели | Помогает выявить видимые повреждения или проблемы с обращением. |
| Функциональная проверка | Состояние конфигурации, связи и диагностики | Обеспечивает более убедительное подтверждение рабочего состояния |
| Документация | Протоколы испытаний, условия гарантии и политика возврата | Повышает прозрачность закупок и управление рисками |
| Совместимость системы | Стойка RX7i, прошивка ЦП, программное обеспечение и проект сети | Снижает риски при установке и вводе в эксплуатацию. |
Для снятого с производства или устаревшего оборудования автоматизации запросите четкую информацию о том, является ли предлагаемое устройство новым, неиспользованным излишком, отремонтированным или ранее использовавшимся. Запросите точную версию, имеющиеся данные испытаний, гарантийное покрытие и условия доставки, а не полагайтесь исключительно на отчет о состоянии запасов.
Дополнительную техническую информацию можно найти на странице продукта GE IC698CMX016 и в технической документации модуля обмена управляющей памятью производителя.
ГЭ IC698CMX016 распределяет общие данные между совместимыми ПЛК и вычислительными устройствами, используя технологию отражающей памяти по оптоволоконной сети. Он разработан для платформы PACSystems RX7i.
Модуль обеспечивает 16 МБ отражающей SDRAM с защитой четности. Память используется для общих сетевых данных, а не служит компьютерным запоминающим устройством общего назначения.
Документированная пропускная способность сети составляет до 256 совместимых узлов. Реальная архитектура также должна учитывать совместимость узлов, конфигурацию сети, прокладку кабелей и трафик приложений.
Модуль использует оптоволоконные разъемы типа LC и поддерживает многомодовые оптоволоконные соединения. Задокументированное максимальное расстояние при указанных условиях составляет до 300 метров. Проверьте требования к кабелю и разъему в соответствующем техническом руководстве.
Сеть отражающей памяти работает без необходимости использования ЦП RX7i для пересылки данных между узлами. Однако конфигурация аппаратного обеспечения ЦП и логика приложения остаются важными для ввода в эксплуатацию и правильного использования сети.
Нет. IC698CMX016 — это модуль обмена управляющей памяти, тогда как IC698RMX016 — это модуль обмена резервной памяти, предназначенный для поддерживаемых приложений резервирования. Они выполняют разные функции, поэтому перед выбором той или иной модели проверьте требуемую функцию и совместимость системы.
Проверьте полный номер детали, версию аппаратного обеспечения и встроенного ПО, физическое состояние, тестовую документацию, гарантию и совместимость с существующей системой RX7i. Для устаревшего оборудования перед заказом запросите письменное подтверждение состояния и модификации поставляемого устройства.
ГЭ IC698CMX016 остается важным компонентом для поддержки совместимых установок PACSystems RX7i, которые зависят от детерминированного обмена данными. Его отражающая память объемом 16 МБ, высокоскоростная оптоволоконная сеть, поддержка до 256 совместимых узлов и встроенные функции диагностики делают его практичным вариантом для подходящих устаревших архитектур автоматизации. Однако успешная интеграция зависит от точной идентификации версии, правильной конфигурации сети и тщательной проверки всей системы управления.
Компания Xinyuan стремится помочь промышленным покупателям найти компоненты автоматизации, соответствующие их техническим требованиям и требованиям к техническому обслуживанию. Если вы приобретаете GE IC698CMX016 для замены оборудования, обслуживания производственной линии или существующего проекта системы управления,связаться с намидля обсуждения проверки модели, доступности, технической документации и требований к покупке. Поделитесь своим номером детали, сведениями о модификации и потребностями приложения, чтобы упростить процесс выбора и снизить риски закупок, которых можно избежать.
-
