Когда системам промышленной автоматизации требуется надежная стойка для модулей ЦП, ввода-вывода и связи,Синь ЮаньобеспечиваетГЭ IC698CHS017как практическое решение для архитектур управления на базе RX7i. Выполненный в виде стойки с задним креплением на 17 слотов, он обеспечивает структурированную установку модулей, возможность подключения объединительной платы и совместимость с выбранными модулями RX7i, Series 90-70 и VME.

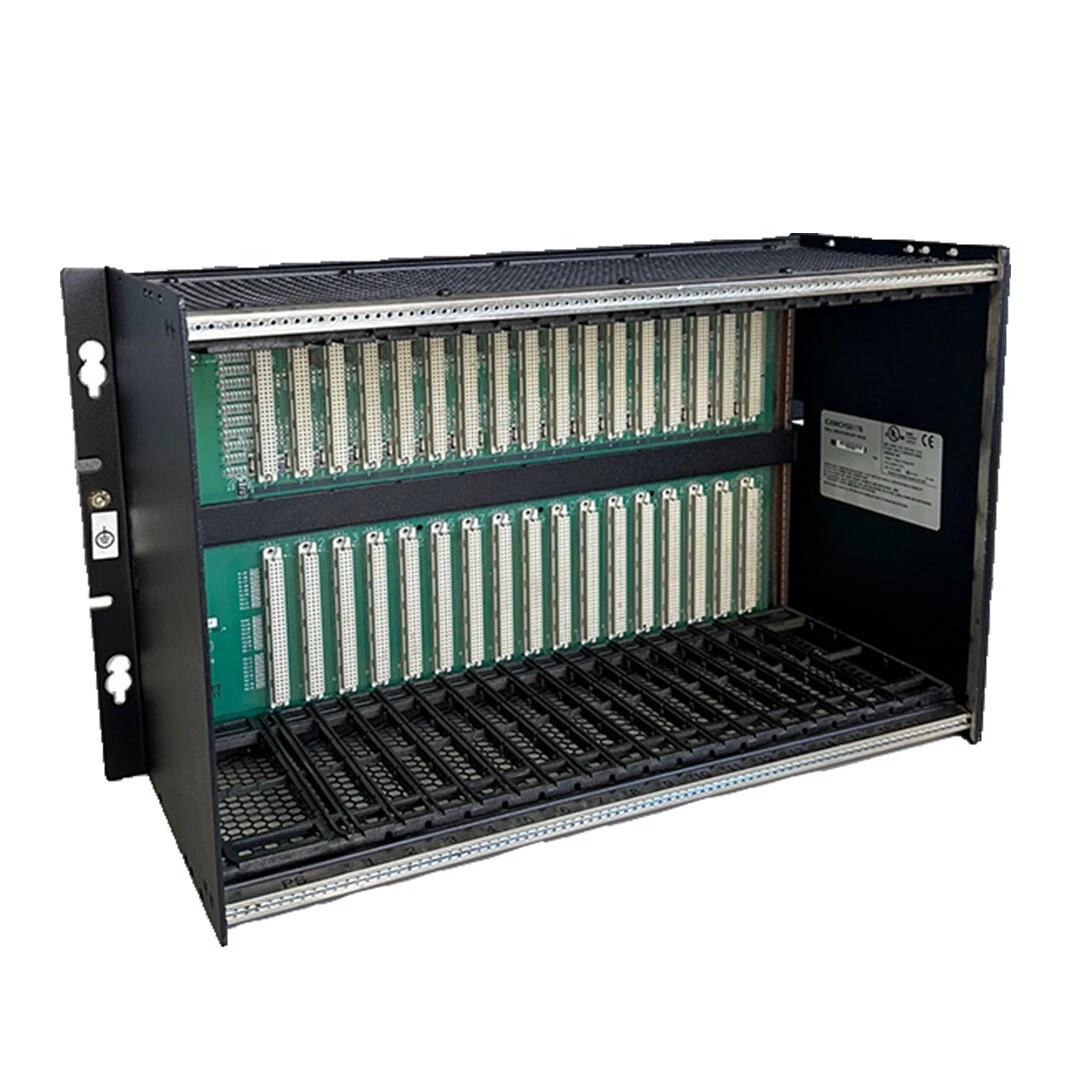

ГЭ IC698CHS017 — это стандартная стойка с задним креплением на 17 слотов для платформы GE PACSystems RX7i. Он предоставляет слоты для модулей ЦП и ввода-вывода, а также поддерживает некоторые модули Series 90-70 и VME, что делает его полезным для промышленных систем управления, которым требуется значительная модульная емкость. В стойке используется расстояние между слотами 0,8 дюйма (20,3 мм) для модулей стандартной ширины, а блок питания занимает выделенный слот размером 2,4 дюйма (61 мм). Его конструкция шириной 19 дюймов, высотой 11,15 дюйма и глубиной 7,5 дюйма делает его подходящим для промышленных шкафов управления и корпусов оборудования. Архитектура также поддерживает передачу VME64 и автоматическое последовательное подключение сигналов подтверждения прерывания и разрешения шины, что помогает упростить интеграцию в стойку.
Каковы ключевые характеристики?
Как работает стоечная архитектура?
Какие модули он может поддерживать?
Каковы его основные преимущества?
Как покупателям следует выбирать и проверять эту стойку?
ГЭ IC698CHS017 — это стойка с 17 слотами для заднего монтажа, предназначенная для платформы промышленного управления PACSystems RX7i. Вместо того, чтобы функционировать как отдельный ЦП ПЛК или модуль ввода-вывода, стойка обеспечивает физическую и электрическую структуру объединительной платы, необходимую для установки и соединения совместимых модулей управления.
Стойка содержит слоты с 1 по 17 для модулей, при этом ЦП установлен в слот 1 в типичной конфигурации RX7i. Слот 0 зарезервирован для блока питания и имеет более широкое 2,4-дюймовое отверстие. Такое расположение дает инженерам централизованную структуру для создания относительно больших конфигураций ПЛК без необходимости использования нескольких небольших стоек.
Согласно технической документации, в стойке можно разместить модули ввода-вывода RX7i, модули VME, модули Series 90-70 одинарной ширины и модули ПЛК Series 90-70 двойной ширины при использовании в соответствии с применимыми рекомендациями по интеграции.
Покупатели, ищущие точную модель, могут также использовать страницу продукта GE IC698CHS017 для просмотра информации о поставщике и деталей покупки.
Физические и электрические характеристики стойки ПЛК важны, поскольку неправильные размеры стойки, требования к слотам или распределение питания могут создать проблемы при проектировании системы. В следующей таблице приведены основные характеристики этой модели.
| Спецификация | ГЭ IC698CHS017 Подробности |
|---|---|
| Тип продукта | Стойка RX7i с 17 слотами для заднего монтажа |
| Слоты модулей | Слоты 1–17 |
| Стандартная ширина слота | 0,8 дюйма / 20,3 мм |
| Слот блока питания | Слот 0, 2,4 дюйма / 61,0 мм |
| Размеры | 11,15 дюймов В × 19,00 дюймов Ш × 7,5 дюймов Г |
| Метрические размеры | 283 мм В × 483 мм Ш × 190 мм Г |
| Поддержка VME | Разработан для поддержки VME64. |
| Монтаж | Заднее крепление |
| Варианты электропитания | Подключаемые блоки питания переменного тока RX7i с опциями большей мощности для сильноточных конфигураций |
В документации к стойке также указан аналог для фронтального монтажа IC698CHS117. Это различие важно при замене существующей стойки, поскольку физическая ориентация монтажа и требования к доступу к шкафу могут различаться, даже если архитектура слотов аналогична.
Объединительная плата является одной из наиболее важных частей стойки ПЛК, поскольку она обеспечивает путь связи между установленными модулями. В этой архитектуре стойки объединительная плата спроектирована с интервалом между модулями 0,8 дюйма, что позволяет размещать совместимые модули одинарной ширины в едином порядке.
Несколько архитектурных особенностей делают стойку подходящей для сложных систем автоматизации:
Эти функции особенно актуальны, когда инженеры поддерживают или расширяют существующие системы промышленного управления, а не разрабатывают совершенно новую архитектуру ПЛК.
Перед установкой всегда следует проверять совместимость с конкретным ЦП, вводом/выводом, связью, источником питания и конфигурацией VME. Сама стойка предназначена для поддержки нескольких семейств модулей, связанных со средой RX7i и устаревшей средой Series 90-70.
Потенциально поддерживаемые конфигурации включают в себя:
Модули двойной ширины Series 90-70 занимают две стандартные позиции слота, поэтому фактическое количество модулей, которые можно установить, зависит от ширины выбранных модулей. Поэтому проектировщикам систем следует рассчитывать доступное пространство слотов, а не просто подсчитывать установленные устройства.
Благодаря 17 позициям стандартных модулей в дополнение к выделенному положению источника питания стойка может вместить относительно обширную конфигурацию управления. Это может быть полезно для приложений, включающих многочисленные цифровые, аналоговые, коммуникационные или специализированные модули.
Поддержка некоторых модулей Series 90-70 делает архитектуру подходящей для проектов модернизации и обслуживания, в которых существующее оборудование невозможно заменить немедленно. Это может помочь инженерным группам продлить срок службы созданной инфраструктуры управления.
Ширина 19 дюймов и конструкция с задним креплением обеспечивают стандартизированный механический формат для подходящих промышленных шкафов и корпусов. Перед заказом покупатели должны сравнить размеры стойки и требования к доступу сзади с доступным пространством в шкафу.
Поддержка VME дает инженерам дополнительные возможности интеграции там, где требуются совместимые модули VME. Однако интеграция VME должна следовать соответствующей документации по аппаратному и программному обеспечению, а не предполагать, что каждый модуль VME автоматически совместим.
Архитектура стойки RX7i поддерживает источники питания различной мощности. В технической документации перечислены конфигурации блоков питания как на 100, так и на 350 Вт, что позволяет разработчикам системы выбрать подходящую схему питания в соответствии с подключаемыми модулями.
Стойку ПЛК с 17 слотами обычно выбирают, когда для промышленной системы управления требуется большая емкость модуля, чем может обеспечить стойка меньшего размера. Типичные среды применения могут включать в себя:
Например, команде инженеров, модернизирующей существующую производственную линию, могут потребоваться дополнительные возможности ввода-вывода, сохраняя при этом совместимые устаревшие модули. Стойка на 17 слотов может стать физической платформой для реорганизации системы управления, сохраняя при этом знакомую модульную архитектуру.
Покупка промышленной стойки должна включать в себя нечто большее, чем просто проверку номера модели. Покупатели должны проверить полную конфигурацию системы перед размещением заказа.
Эти проверки могут снизить риск получения физически похожей, но технически неподходящей стойки, особенно в устаревших проектах автоматизации, где несколько моделей стоек GE могут выглядеть сопоставимыми.
Нет. Это стойка или шасси, а не ЦП ПЛК. Его основная функция — обеспечить объединительную плату и физическую монтажную конструкцию для совместимых модулей ЦП, ввода-вывода, связи и других модулей.
Он обеспечивает 17 стандартных позиций модулей, обозначенных как слоты с 1 по 17. Слот 0 — это отдельная, более широкая позиция, предназначенная для источника питания.
Обе модели представляют собой стоечные модели RX7i с 17 слотами, но IC698CHS017 — это версия с задним креплением, а IC698CHS117 — это версия с передним креплением. Поэтому перед заменой следует тщательно проверить монтажное устройство.
Да, стойка рассчитана на установку совместимых модулей Series 90-70 одинарной ширины и модулей ПЛК Series 90-70 двойной ширины. Совместимость конкретного модуля следует проверять с помощью соответствующей документации RX7i.
Да. Стойка предназначена для поддержки модулей VME, включая функциональные возможности объединительной платы, ориентированные на VME64. Интеграция VME должна соответствовать рекомендациям производителя по интеграции.
ГЭ IC698CHS017 остается практичной стоечной архитектурой для систем управления RX7i, которым требуется значительная модульная емкость, структурированная связь по объединительной плате и совместимость с выбранным устаревшим оборудованием и оборудованием VME. 17 стандартных позиций модулей, выделенный слот для источника питания, стандартизированные размеры и гибкая системная архитектура делают его особенно актуальным для проектов обслуживания, расширения и модернизации промышленной автоматизации.
Для покупателей, выбирающих сменную или запасную стойку, наиболее важными факторами являются ориентация установки, совместимость модулей, доступная емкость слотов, требования к электропитанию, состояние корпуса и состояние продукта. Если вы используете GE IC698CHS017 для проекта промышленной автоматизации и вам нужна помощь в подтверждении технических характеристик, доступности или совместимости конфигурации,связаться с намив Xin Yuan для получения информации о продуктах и профессиональной поддержки при покупке.
-
